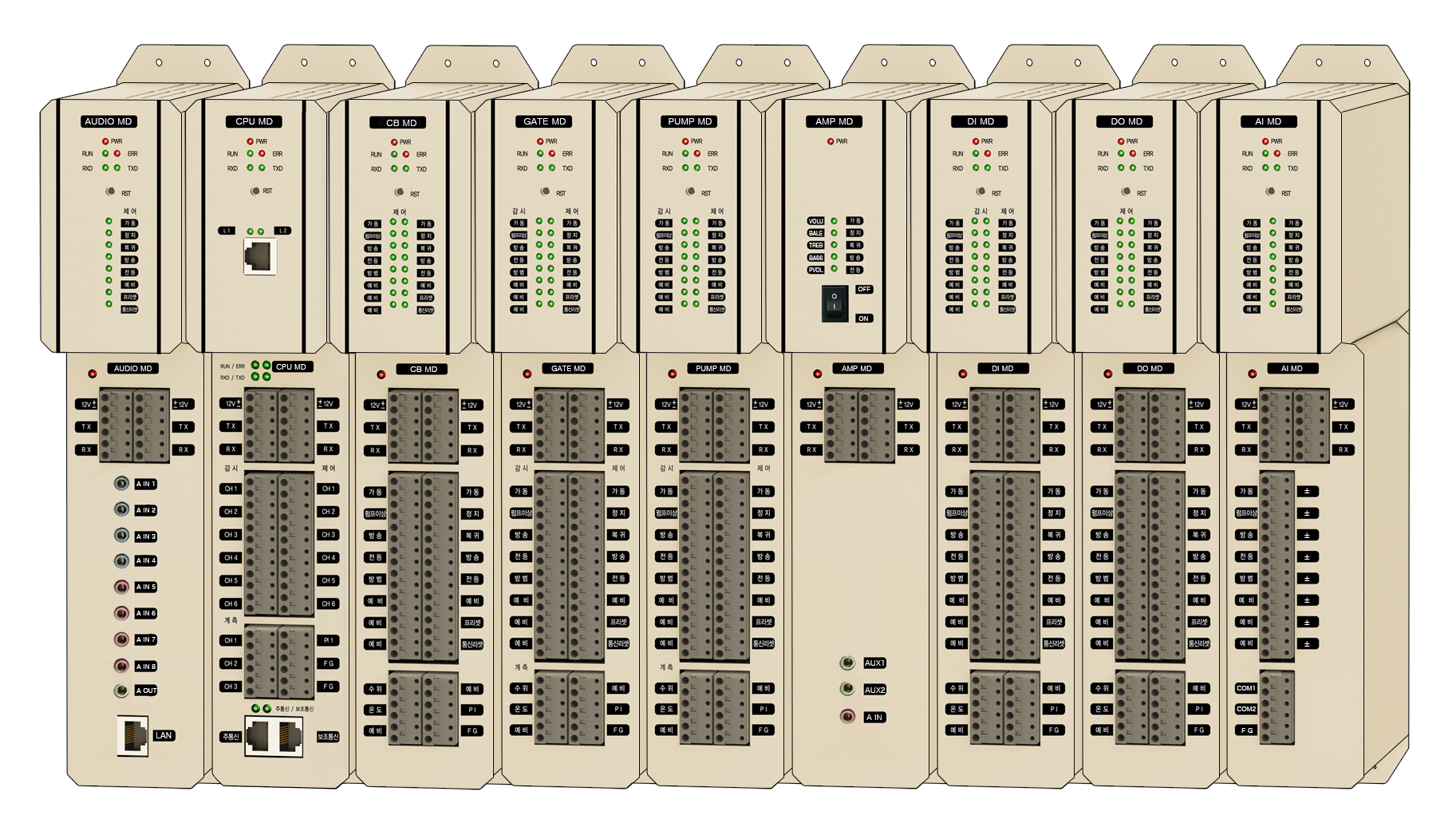

TELEMOS

•

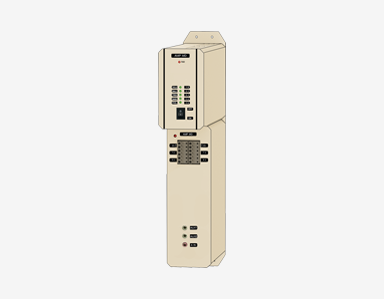

  DY-TMSC15PRI통합CPU모듈

  기능

  상태, 제어, 계측 포인트를 하나의 모듈에서 수행하도록 구성

  규격

  입출력 포트수 : DI6CH,DO6CH,AI3CH,PI1CH

  외부통신 : TCP/IP 기반 ETHERNET 통신포트 2채널

  내부통신 : RS-422 양방향 자료교환

  아날로그 입력 : 4mA ∼ 20mA or 1V ~ 5V(16bit 분해능)

  디지털 입력 : AC 220V

  신호분리 : 포토커플러를 이용한 각 입출력 포트별 신호분리

  동작환경 : 온도(-20℃ ~ 85℃), 습도(최대 85%RH)

•

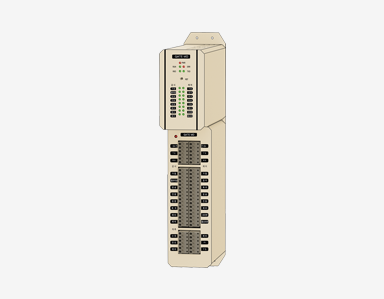

  DY-TMSCB19PMTC용수관리 통합모듈

  용도

  수문, 펌프, 벨브, 제진기, 수질, 맨홀 등 용수관리용 통합 모듈

  규격

  통신포트 : RS-422 양방향 자료교환 1CH

  입출력 포인트 수 : DI 8CH, DO 8CH, AI 4CH, PI 1CH

  수문 1련 추가 시 : DI 8CH, DO 8CH, AI 4CH, PI 1CH 씩 증가

  디지털 입력(DI) : AC 220V 직접 입력

  디지털 출력(DO) : DRY CONTACT

  아날로그 입력(AI) : 4mA ∼ 20mA or 1V ~ 5V(16bit 분해능)

  크기(MD+TM) : 60mm(W) × 340mm(H) × 197mm(D)

•

  DY-TMSCB19PMTC재해관리 통합모듈

  용도

  터널, 교량, 기타시설물 등 재해관리용 통합모듈

  규격

  통신포트 : RS-422 양방향 자료교환 1CH

  입출력 포인트 수 : DI 8CH, DO 8CH, AI 4CH, PI 1CH

  수문 1련 추가 시 : DI 8CH, DO 8CH, AI 4CH, PI 1CH 씩 증가

  디지털 입력(DI) : AC 220V 직접 입력

  디지털 출력(DO) : DRY CONTACT

  아날로그 입력(AI) : 4mA ∼ 20mA or 1V ~ 5V(16bit 분해능)

  크기(MD+TM) : 60mm(W) × 340mm(H) × 197mm(D)




•

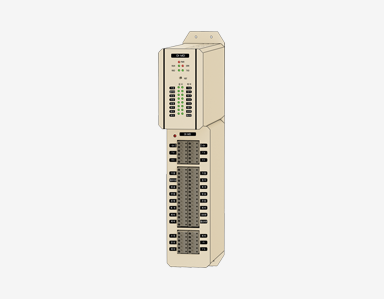

  DY-TMSDI16PMTCDI모듈

  기능

  상태감시(DI) : 열림, 닫힘, 완전열림, 완전닫힘, 에러(EOCR)

  규격

  동작전원 : DC 12V

  입출력 포트수 : DI 16CH, PI 2CH

  통신방식 - 내부통신 : RS-422 양방향 자료교환

  디지털 입력 : AC 220V

  신호분리 : 포토커플러를 이용한 각 입출력 포트별 신호분리

  동작환경 : 온도(-20℃ ~ 85℃), 습도(최대 85%RH)




•

  DY-TMSDO16PMTCDO모듈

  용도

  제어(DO) : 열림, 정지, 닫힘, 복귀(EOCR시 리셋)

  규격

  동작전원 : DC 12V

  입출력 포트수 : DO 16CH

  DO출력 : DRY CONTACT(NO 12CH, NO_NC 4CH 선택가능, 정격 : AC250V/3A) 16CH

  포토커플러를 이용한 각 입출력 포트별 신호분리

  동작환경 : 온도(-20℃ ~ 85℃), 습도(최대 85%RH)

•

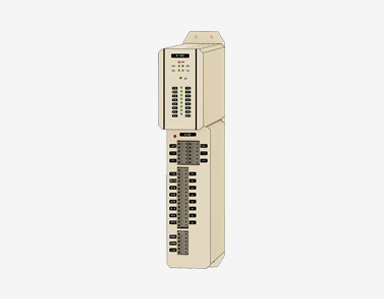

  DY-TMSCB19PMTCAI모듈

  용도

  독립적인 8채널의 아날로그-디지털 변환 능력

  규격

  입력채널 : AI 8CH(4mA∼20mA, DC1V∼5V)

  프로세서 : C8051F35x with internal ADC

  분 해 능 : 16bit

  통신방식 : RS422 양방향 자료교환

  입력전원 : DC 12V, 200mA

  동작환경 : 온도(-20℃ ~ 85℃), 습도(최대 85%RH)

•

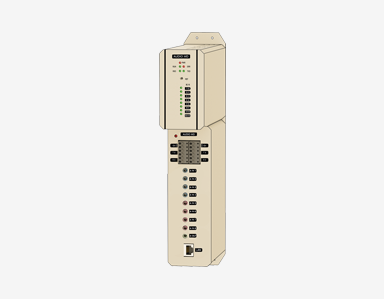

  DY-TMSAD9CMTAUDIO모듈

  용도

  8채널 입력채널별 볼륨조절

  규격

  오디오 입력단자 : 8채널

  오디오 출력단자 : 1채널

  오디오 포맷 : 입력 OGG, 출력 MP3

  디지털 입출력 : 입력 1CH(AC 220V 입력), 출력 3CH(Dry Contact)

  입력전원 : DC 12V

  동작전원 : DC 9V ∼ 15V

•

  DY-DPA500MCAAMP모듈

  용도

  원격 제어 기능을 갖춘 음향 증폭 장치

  규격

  출력임피던스 : 8Ω

  출력 : 50W

  오디오 출력 : 1채널

  외부출력단자 : AUX 2CH

  동작전원 : DC 24V DUAL

  동작환경 : 온도(-20℃ ~ 85℃), 습도(최대 85%RH)

•

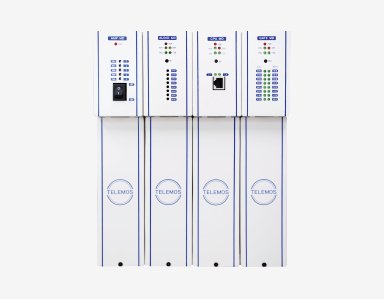

  SampleTELEMOS

  제품설명

  수리시설물(양수장, 배수장, 배수갑문, 각종 수문 및 펌프장, 우수저류지, 침사지, 홍수조절지, 관수로 등) 관리에 있어 DI, DO, AI 모듈을 하나의 모듈내에 통합시키고, 포인트가 고정되어 있으며, 한번의 클릭으로 프로그램 설치를 마무리할 수 있게 됨으로써 설계 및 시공이 쉽고 유지관리가 용이한 수리시설 원격 관리 자동화시스템이다.

  진동, 온도, 소리, 전류, 전압 등 오감 센서의 데이터를 취득하여 원격 관리가 수월하다.
